Особенности двухтрубной системы подключения радиаторов отопления
Наиболее комфортной в эксплуатации и эффективной специалистами признана схема подключения радиаторов отопления при двухтрубной системе. В противовес ей рассматривается комплекс с одной замкнутой линией. Она проще в организации и требует меньшего количества материалов, но в ходе работы проявляет недостатки, отрицательно сказывающиеся на производительности, удобстве регулирования. Чтобы понять преимущества первой схемы, необходимо разобраться, как она функционирует.
Принцип работы двухтрубной системы отопления
Её конструкция включает две магистрали: подающую, которая транспортирует от основного агрегата нагретый теплоноситель к радиаторам, тёплому полу, и обратную, собирающую холодную воду и перемещающую её к котлу. Таким образом, к каждой батарее присоединяется пара труб. По одной поступает горячая рабочая среда. Она проходит через все каналы прибора, и, постепенно остывая, попадает во вторую. Благодаря этому двухтрубное подключение радиаторов отопления в квартире или частном доме даёт возможность максимально полно использовать тепло, передаваемое водой.
Достоинства и недостатки разводки
Плюсы от её реализации неоспоримы, так как проверены многолетней практикой эксплуатации
- Неограниченные возможности регулировки мощности отдельных потребителей. За счёт того, что подключение каждого выполняется индивидуально, на него можно установить термостатический вентиль. С его помощью изменяется объём подаваемого теплоносителя, и это никак не сказывается на работе других батарей.
- Универсальность. Разводка отлично проявляет себя в принудительных и гравитационных, открытых и герметичных комплексах, она одинаково эффективна при работе с алюминиевыми, стальными, чугунными, биметаллическими радиаторами.
- Равномерное распределение тепла между потребителями, когда даже последняя батарея цепочки в двухтрубной системе отопления получает достаточное количество энергии.
- Удобство отключения. Отдельные приборы без проблем можно отсечь от главных магистралей при условии установки запорной арматуры.
Единственный недостаток схемы в том, что необходимо прокладывать две линии. Это увеличивает расходы на стройматериалы и время на монтаж вдвое. Однако в ходе эксплуатации эти затраты окупаются за счёт рационального потребления топлива.
Основные виды и схемы подключения радиаторов отопления при двухтрубной системе
Традиционно выделяют три типа разводки
Боковая
Наиболее простая в реализации, предполагающая присоединение подающей линии в торцевое отверстие на приборе сверху, обратной – снизу с той же стороны. В этом случае движение теплоносителя совпадает с естественными законами физики, что позволяет равномерно прогреть все внутренние каналы. Эффективность разводки снижается по мере увеличения количества секций, так как в дальние вода может не попасть. Тем не менее боковое подключение радиаторов и батарей отопления при двухтрубной системе пользуется наибольшей популярностью, особенно в централизованных сетях.

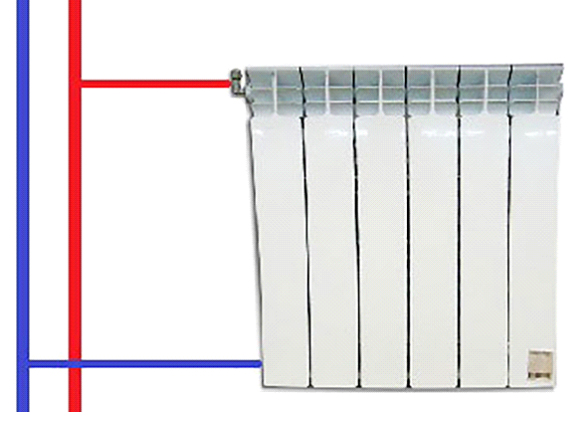

Рис.1
Диагональная
Несколько схожа с предыдущей с той разницей, что подающая магистраль присоединяется с одной торцевой стороны корпуса, обратная – с другой. Здесь теплоноситель максимально полно охватывает все внутренние каналы, что позволяет устанавливать радиаторы любой длины и количества секций. Применение диагональной схемы позволяет наиболее полно раскрыть мощностные возможности отопительного прибора. Единственный её недостаток – сложно спрятать коммуникации в стену, так как они выходят с обеих сторон.

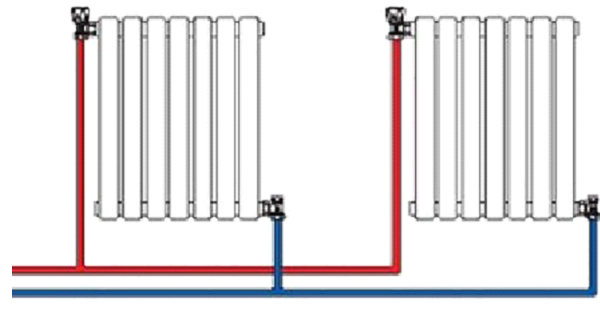

Рис.2
Нижняя
Чаще всего применяется с приборами панельной конструкции. Их выходы располагаются в донной части корпуса рядом справа или слева. За счёт этого присоединение получается аккуратным и компактным. Подводки при этом удобно спрятать за плинтус, в пол. Недостаток, который отличает нижнее донное подключение радиатора отопления к двухтрубной системе – неравномерный прогрев корпуса. В верхнюю его часть теплоноситель может не затекать в результате чего снижается мощность оборудования и образуются воздушные пробки. Для борьбы с ними на приборы устанавливаются автоматические отводчики.

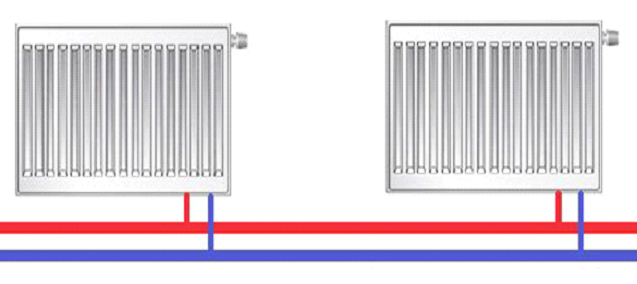

Рис.3
Монтаж и правильное последовательное подключение радиаторов отопления при двухтрубной системе
Такая схема наиболее проста в обустройстве и предполагает размещение приборов на одной линии с подключением каждого к подающей и обратной магистрали. В отличие от более сложных лучевой или попутной разводок, она требует минимального количества стройматериалов. Для её организации понадобятся
- Трубы. Для монтажа отопительных коммуникаций в квартире или частном доме наиболее востребованы полимеры: сшитый полиэтилен, армированный алюминием полипропилен. Они выдерживают высокую температуру и гидроудары, неподвержены коррозии, обладают малым весом. Цена первого материала несколько выше – от 70 рублей за метр, второго – от 50.
- Воздухоотводчики. Это может быть автоматическая арматура или кран Маевского, управляющийся вручную. Они устанавливаются в верхней части корпуса прибора. Цена – от 200 руб.
- Заглушки. Необходимы для герметизации неиспользуемых отверстий радиатора. Стоят от 100 руб.
- Запорно-регулирующая арматура. Удобное подключение радиаторов отопления с нижней подводкой при последовательной двухтрубной системе осуществляется посредством специальных узлов, состоящих из двух сваренных между собой присоединительных фитингов (от 700 руб.) Для присоединения к магистралям потребителей с боковой и диагональной схемой применяются отсечные, термостатические вентили. Первые предназначены только для перекрывания потока теплоносителя, вторые – для регулирования объёмов его подачи. Цена обоих начинается от 250 руб. и зависит от функционала, размера, производителя и т.д.
- Крепёж. Для фиксации приборов на стене используются кронштейны. Если длина корпуса не превышает 1,2 м, достаточно трёх элементов (два вверху, один внизу). Для большей протяжённости, необходимо устанавливать дополнительный крепёж.
- Инструменты и комплектующие. Сюда можно отнести материалы для герметизации резьбовых соединений (пакля, лён, ФУМ-лента), гаечные ключи, строительный уровень, дюбеля, саморезы, перфоратор и т.д. Отдельно необходимо подготовить специальное оборудование для монтажа полипропиленовых, полиэтиленовых конструкций. Его можно взять в аренду.

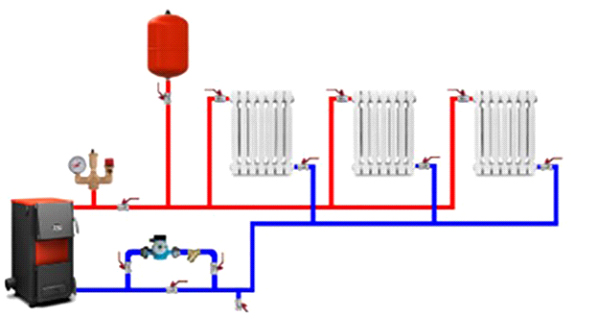

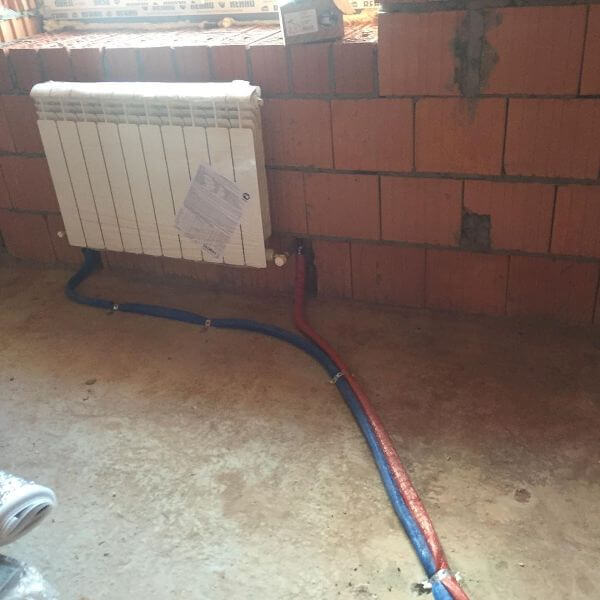

Выполняется последовательное подключение и монтаж радиаторов отопления при двухтрубной системе с предварительным составление детального плана размещения устройств. Их располагают под окнами по их центру по периметру здания. Для увеличения теплоотдачи на стене за ними можно наклеить лист отражающего материала (фольги). Корпус батареи навешивается на укреплённые кронштейны без малейшего перекоса, что необходимо проверить строительным уровнем. Также необходимо соблюсти рекомендованные расстояния от несущей поверхности – до 5 см, от пола – до 15, от подоконника – до 10. Не рекомендуется снимать с корпуса упаковку до завершения отделочных работ в помещении.
Подключение алюминиевого, биметаллического или стального радиатора к двухтрубной системе выполняется на последнем этапе разводки трубопровода в соответствии с выбранной схемой. В месте соединения врезается запорно-регулирующая арматура. В соответствующие отверстия устанавливаются заглушки, воздухоотводчики. Собранный комплекс тестируется подачей повышенного давления.

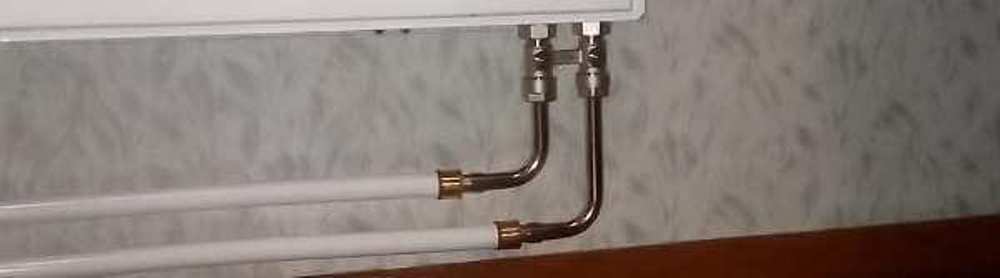

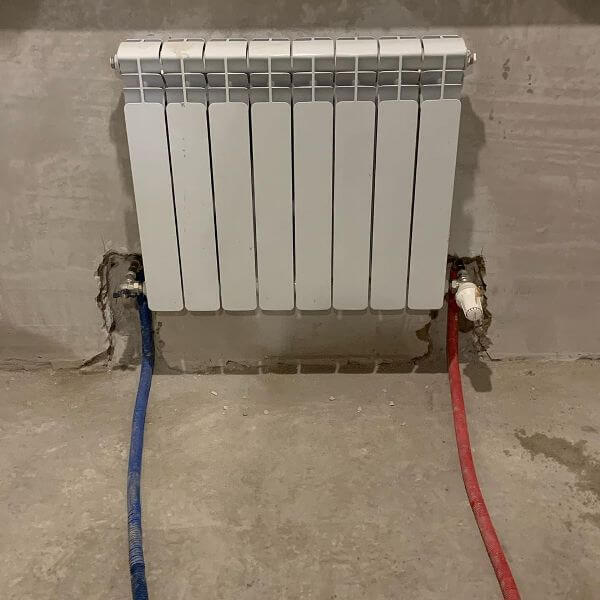

Рис.4
Профилактические работы
Чтобы подключение батареи отопления и её последующее функционирование в двухтрубной системе было эффективным, ей необходимо обслуживание. В сезон обогрева оно сводится к протиранию внешней поверхности для удаления пыли, загрязнений. После его окончания раз в год стоит промывать внутренние каналы. Это позволит сохранить первоначальную мощность и проходимость оборудования.
