Водяное отопление

Среди всех существующих в настоящее время видов систем обогрева зданий (паровое, электрическое, воздушное) именно водяное отопление получило наибольшее распространение. Его особенность заключается в типе теплоносителя, в качестве которого используется жидкость, перемещаемая по трубопроводу от источника энергии к потребителям. В роли рабочей среды может выступать не только вода, но и антифриз, гликолевые растворы различной концентрации.

Преимущества инженерных комплексов

1. высокая теплопроводность воды, которая обеспечивает качественный прогрев помещений при сравнительно небольших затратах топлива
2. возможность обустройства работы системы в здании любой планировки, этажности, площади, степени утепления. Эффективное функционирование в сложных условиях, суровом климате
3. организация как в строящемся доме, так и в уже возведённом, отремонтированном
4. разнообразные схемы отопления частного дома, квартиры, офиса, что позволяет подобрать идеальный вариант разводки трубопровода для конкретных параметров работы

Виды систем

В зависимости типа теплогенератора различают два наиболее востребованных в нашей стране способа обогрева.

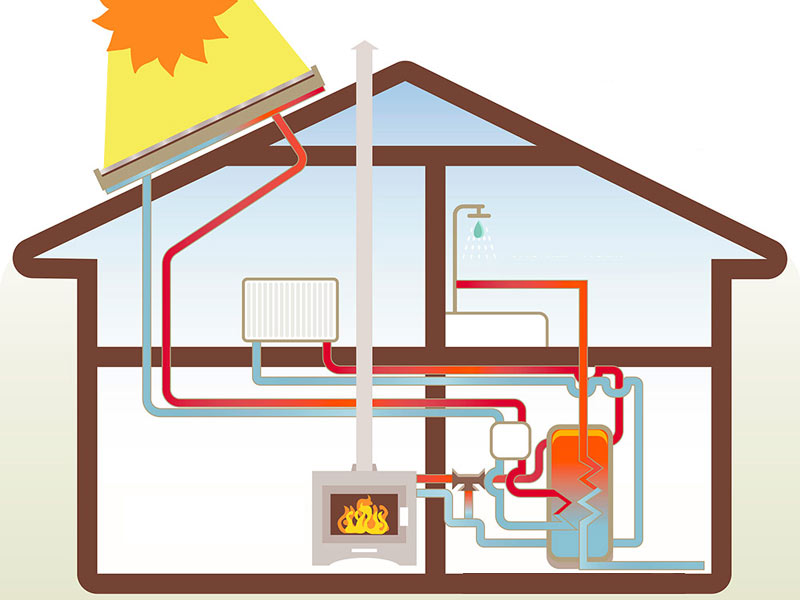

Печное

Схема, подходящая исключительно для частных домов и предполагающая возведение кирпичной конструкции с теплообменником. Чаще всего она строится в центре здания, чтобы иметь возможность контактировать с максимально возможным количеством комнат. Также можно встроить в уже имеющуюся печь водяное отопление, обустроив внутри неё контур в виде змеевика или пластины. Он размещается непосредственно над топкой, что даёт возможность быстро нагревать жидкость, циркулирующую в нём. Из теплообменника она разводится по трубам системы обогрева, попадая в радиаторы или тёплый пол. Внутренний контур для печи может быть выполнен на заказ или изготовлен самостоятельно.

Такой комплекс позволяет реализовать воздушно водяное отопление, так как в качестве источника тепла выступает не только жидкость, растекающаяся по коммуникациям, но и сами стены печи. С них излучение происходит напрямую, что позволяет на порядок повысить эффективность обогрева.

К недостаткам такой схемы относят

1. высокую степень пожароопасности и необходимость постоянного контроля
2. невозможность автоматизации процесса регулирования температуры
3. значительные габариты конструкции, которая отнимает пространство сразу нескольких помещений
4. необходимость постоянного поддержания горения путём закладки топлива

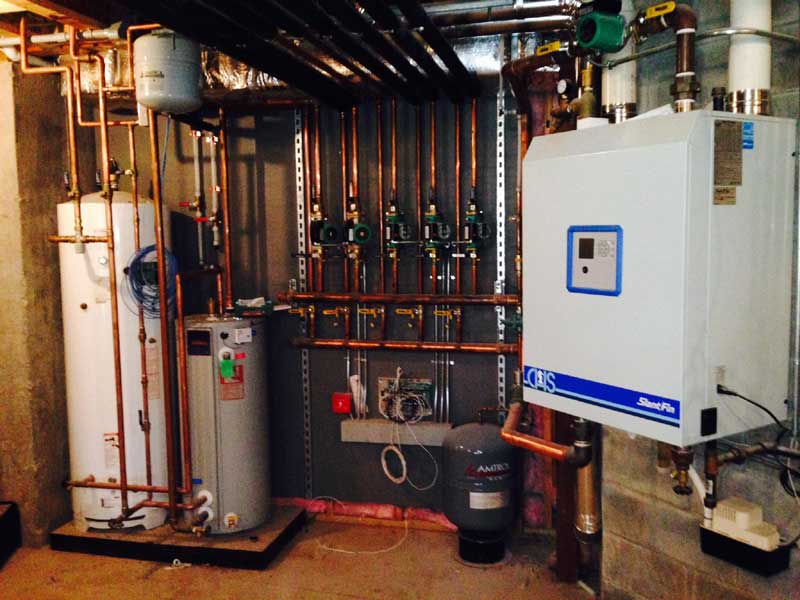

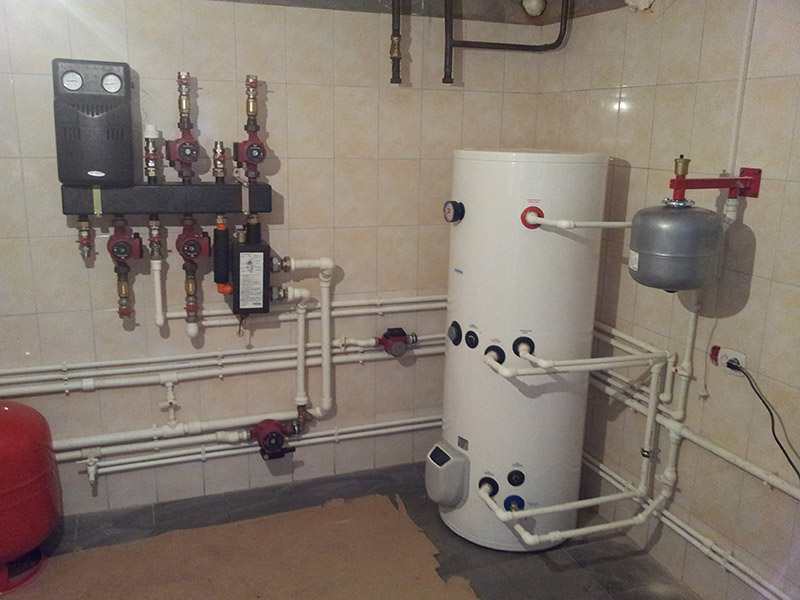

Котельное

Более современный и комфортный в эксплуатации способ обогрева с центральным генератором тепла, системой труб и приборов-потребителей. Эта схема универсальна, с её помощью можно организовать водяное отопление автономное в квартире, частном доме, офисе и т.д. Котлы отличаются компактностью, высокой степенью автоматизации, безопасностью. В их комплектацию зачастую входят различные датчики и устройства защиты от перегрева, утечки угарного газа, скачков давления и др. Это даёт возможность свести к минимуму участие пользователя в процессе контроля. Различают четыре основных типа котлов

1. Газовые. Представлены на рынке наиболее широким ассортиментом моделей различной мощности, функционала, способа установки. Организовать газовое водяное отопление можно даже в условиях квартиры, если приобрести агрегат с закрытой камерой сгорания. Он потребляет воздух не из помещения, а с улицы, для сброса отходов использует коаксиальную трубу, которая выводится горизонтально через стену здания. Атмосферные котлы для безопасной эффективной работы нуждаются в приточно-вытяжной вентиляции, подведении вертикального дымохода.

2. Дизельные. Это оборудование представляет собой достаточно габаритный корпус, устанавливаемый на пол. Его необходимо размещать в отдельном помещении котельной. Основное неудобство его эксплуатации заключается в необходимости обустройства места для хранения жидкого топлива и обеспечении соответствующих условий в нём. Также важно позаботиться об автоматизации способа подачи солярки в камеру сгорания.
3. Твердотопливные. С этим котлом в частном доме водяное отопление также монтируется в отдельном помещении. По принципу действия агрегат схож с печью, однако более комфортен в эксплуатации за счёт автоматизации многих функций контроля. К его недостаткам относят необходимость ручной закладки дров или угля в топочную камеру.
4. Электрические. Единственный тип котельного оборудования, который не использует процесс горения для получения энергии. Это обуславливает его безопасность для пользователей и экологии, простоту установки и обслуживания. Электрическое водяное отопление не нуждается в котельной, вентиляционной и дымоотводящей системе. Однако многие собственники жилья сознательно отказываются от его обустройства ввиду высокой стоимости энергии.

Типы циркуляции теплоносителя

Второй важнейший вопрос, который необходимо решить в ходе организации комплекса – это определение способа перемещения потоков горячей и холодной рабочей среды. По этому критерию различают самотёчные и принудительные системы.

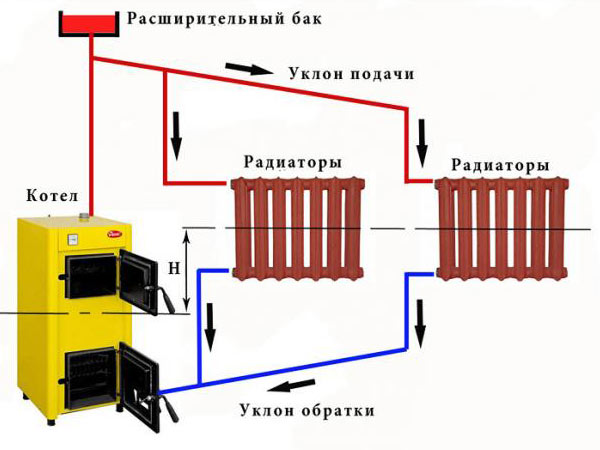

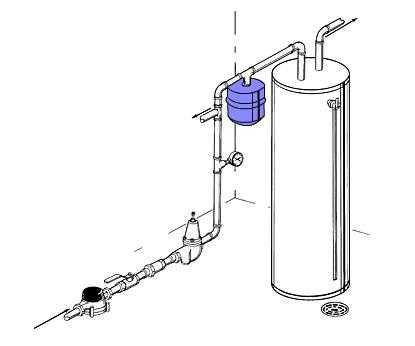

Естественная циркуляция

Движение по сети осуществляется за счёт разницы давлений нагретого и остывшего теплоносителя. Горячая жидкость, идущая от котла или печи, согласно физическому закону имеет больший объём, потому выталкивает холодную из трубопровода. Для увеличения эффективности водяное отопление с естественной циркуляцией прокладывается трубами значительного диаметра. Коммуникации устанавливаются под небольшим уклоном (3-5 градусов) в направлении перемещения рабочей среды.

Для работы самотёчной системы необходим расширительный бак, который важно установить в максимально высокой точке, например, на чердаке.

Принудительное движение

Более эффективная схема, которая использует насос в качестве силы, придающей ускорение. Он монтируется перед теплогенератором на обратной линии. Современные модели этого оборудования имеют несколько регулируемых режимов вращения лопастей, что позволяет управлять интенсивностью циркуляции, а значит, и мощностью комплекса.

Чтобы водяное отопление с насосом нормально функционировало, достаточно минимально возможного диаметра трубопровода. Прокладывать его под наклоном не требуется. Расширительный бак в этом случае не обязательно устанавливать на чердаке, он может быть размещён в котельной или другом удобном месте дома.

Схемы монтажа трубопровода

Эффективность и комфорт эксплуатации системы обогрева во многом зависит от выбранного типа разводки коммуникаций. Их можно разделить на три основные.

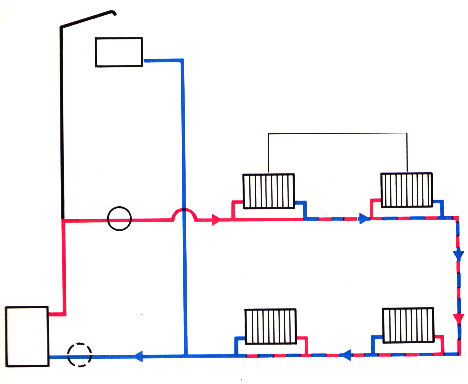

Однотрубная

Предполагает последовательное подключение радиаторов и одной замкнутой на котле линии. Это идеальное водяное отопление одноэтажного дома небольшой площади, на которой установлено несколько приборов. Для масштабных комплексов эта разводка не рекомендована по ряду причин

1. недостаточный объём тепла, получаемый потребителями, удалёнными от котла или печи
2. сложность индивидуального регулирования радиаторов, так как их функционирование зависимо от приборов, находящихся перед ними
3. необходимость остановки работы всего комплекса в случае ремонта или замены одной батареи
4. невозможность интеграции в систему тёплого пола, бойлера

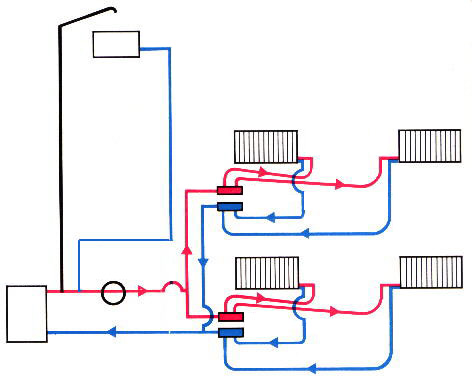

Двухтрубная

В этом случае все радиаторы в водяное отопление интегрируются параллельно. Каждый прибор индивидуально подключается к подающей и обратной магистрали, что позволяет избежать перекоса в распределение тепла. Дополнительные преимущества схемы

1. удобное регулирование мощности батарей независимо от предыдущих и последующих в цепи
2. отсечение потребителя от системы без слива теплоносителя
3. возможность внедрения в комплекс не только радиаторов, но и тёплого пола, подогрева бассейна, горячего водоснабжения и т.д.

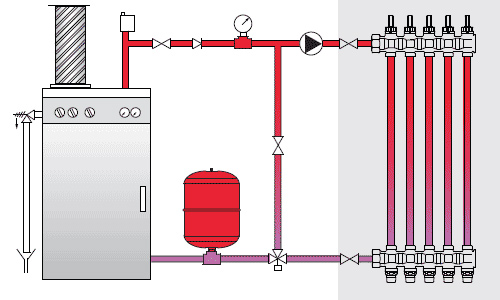

Лучевая

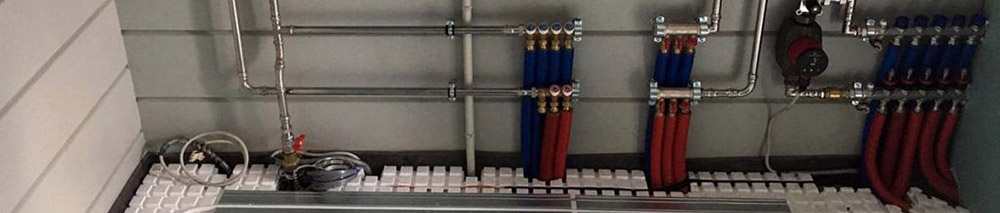

Схема, предполагающая оснащение распределительным коллектором с подающей и обратной гребёнкой. Обе имеют несколько (3-12) отводов, к которым подключается каждый отопительный контур отдельными трубами. С применением этой разводки обустраивается только водяное отопление автономное, так как для централизованных сетей потребуется слишком много материалов.

Лучевая система обогрева наиболее комфортна в эксплуатации, так как позволяет пользователю регулировать температуру комнат простым поворотом вентиля на распределительной гребёнке. Она максимально сбалансирована и функционирует плавно без резких скачков давления. Кроме того, вложения в материалы на стадии организации окупаются со временем благодаря разумной экономии за счёт исключения возможности перерасхода энергии.
